齿轮分类概述
齿轮的分类及其优缺点详解

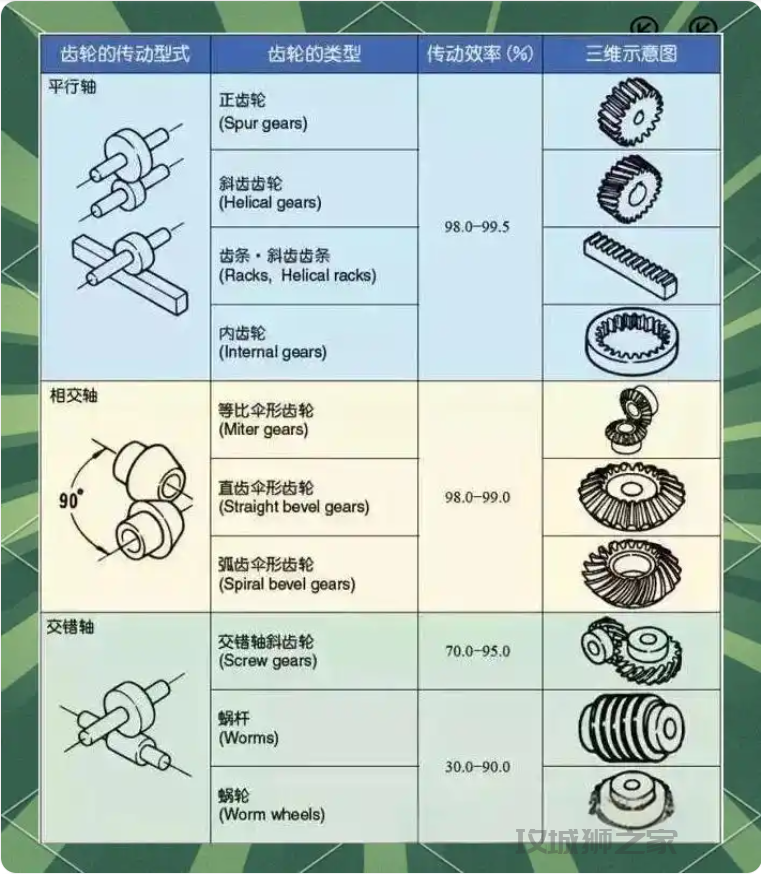

齿轮，作为机械传动中的核心零件，具有广泛的应用。它们能够相互啮合，从而在机器中发挥关键作用。齿轮的种类繁多，常见的分类方式是根据其轴性，主要分为平行轴、相交轴和交错轴三大类。平行轴齿轮包括正齿轮、斜齿轮、内齿轮、齿条以及斜齿条等；相交轴齿轮则有直齿锥齿轮、弧齿锥齿轮和零度齿锥齿轮等；而交错轴齿轮则涵盖了交错轴斜齿齿轮、蜗杆蜗轮以及准双曲面齿轮等。
1、平行轴齿轮

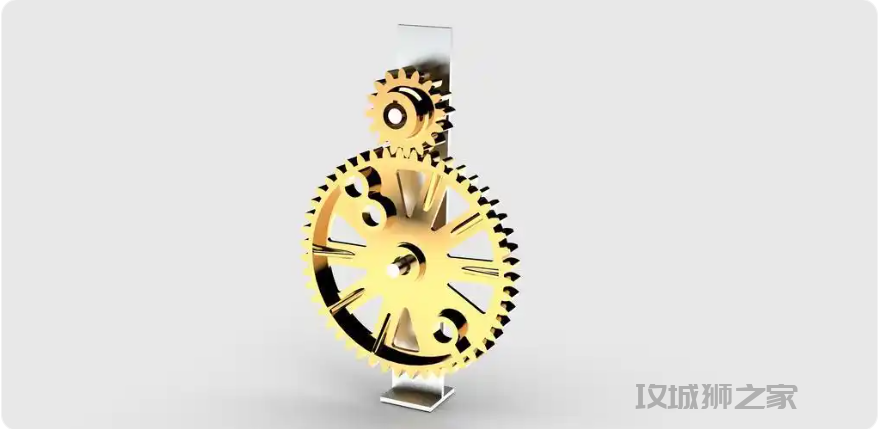

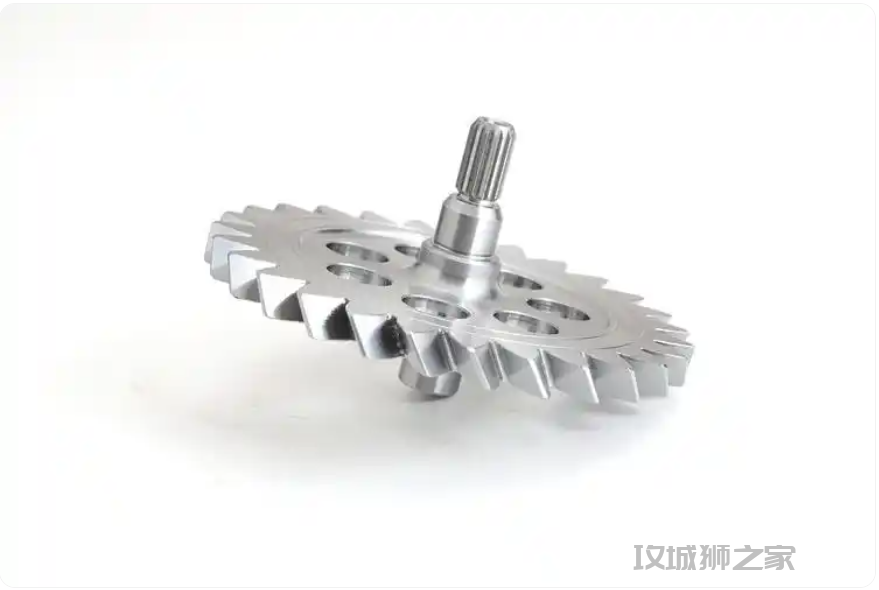

❒ 正齿轮及其特性
正齿轮，也被称为直齿轮，其齿线与轴线平行。这种齿轮具有结构简单、制造方便的特点，在各类机械中都有广泛的应用。然而，由于正齿轮在传动时会产生较大的冲击和噪声，因此在实际应用中需要注意其转速和负载的控制。
❒ 平行轴圆柱齿轮
平行轴圆柱齿轮，其齿线与轴线保持一致，因其加工简便而广泛应用于动力传动系统。这种齿轮有两种主要类型：外齿轮和内齿轮。外齿轮的齿是在圆柱体外表面切割而成，两个外齿轮啮合时，会沿相反方向旋转。而内齿轮的齿则是在圆柱体内表面切割，其特点是外齿轮位于内齿轮内部，两者以相同方向旋转。由于内齿轮组件的齿轮轴定位更紧密，因此整体结构更为紧凑。内齿轮常用于行星齿轮传动机构。

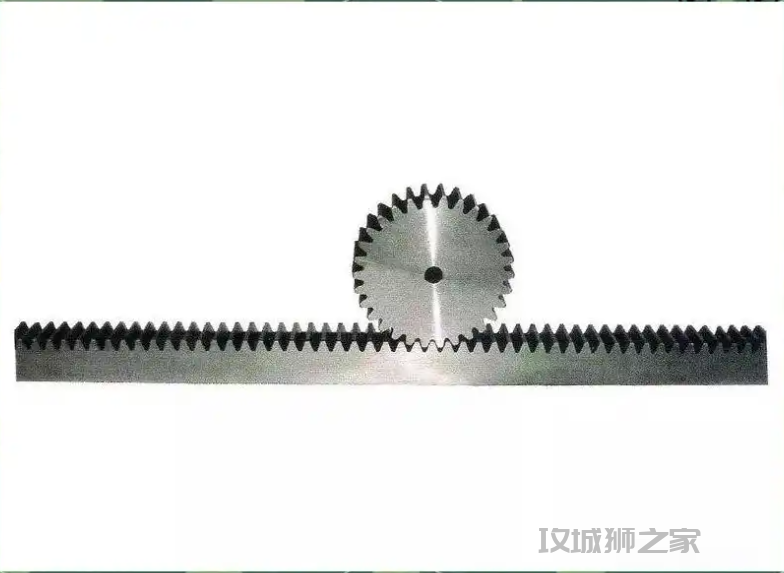

❒ 齿条及其应用
齿条是一种直线形状的齿轮，其齿线沿直线方向延伸。这种齿轮在机械传动中发挥着重要作用，常用于与小齿轮或其他齿条配合，实现直线运动与旋转运动的转换。例如，在机床、自动化设备和汽车制造等领域，齿条都得到了广泛的应用。其结构简单、传动效率高，使得它在各种机械传动系统中都占据着不可或缺的地位。
与正齿轮相啮合的直线齿条状齿轮，可以视为正齿轮节圆直径无限大时的特殊形态。齿条的加工方式灵活多样，既可以通过铣削也可以采用研磨，而且材质选择广泛，并能进行不同的硬化处理。针对不同的承载需求，客户可以选择齿面材质调质、感应淬火或激光淬火等工艺。标准齿条模数范围为1~12，这是工业界的通用标准。无论是直齿还是斜齿，都以现货形式供应。高精度的齿条能达到DIN5和DIN6级精度，节距误差控制在0.015毫米/米以内。

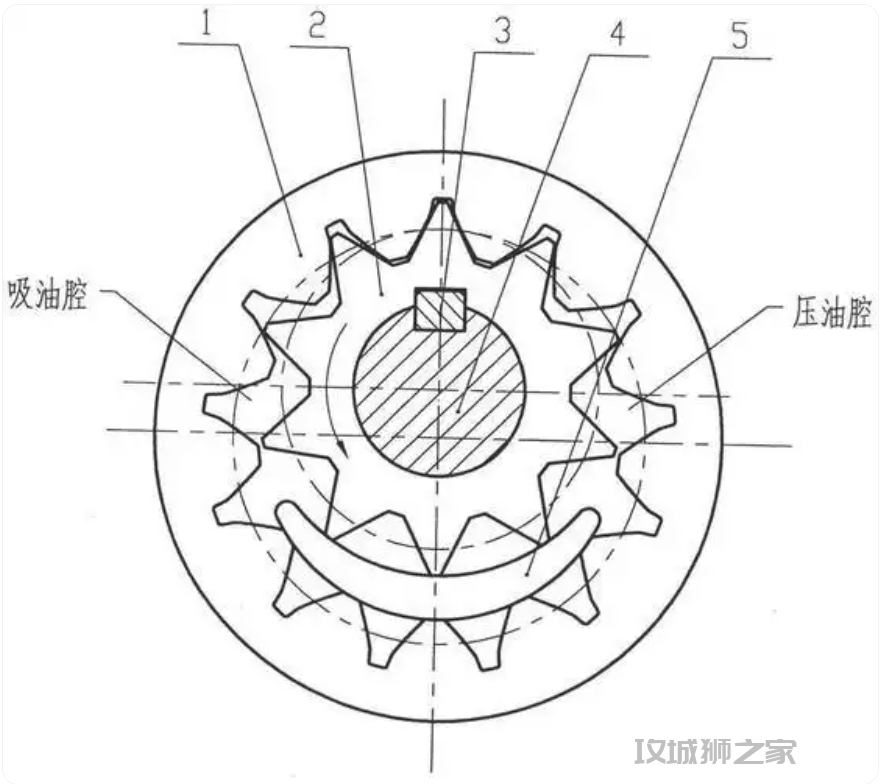

❒ 内齿轮
内齿轮，顾名思义，是一种外部呈环状、内部有齿的齿轮。其设计与外齿轮相对，具有独特的运动特性。在机械传动中，内齿轮常与外齿轮或其他齿条相互啮合，实现旋转运动的转换与传递。其应用场景广泛，例如在变速箱、减速器等设备中，内齿轮都发挥着关键作用。

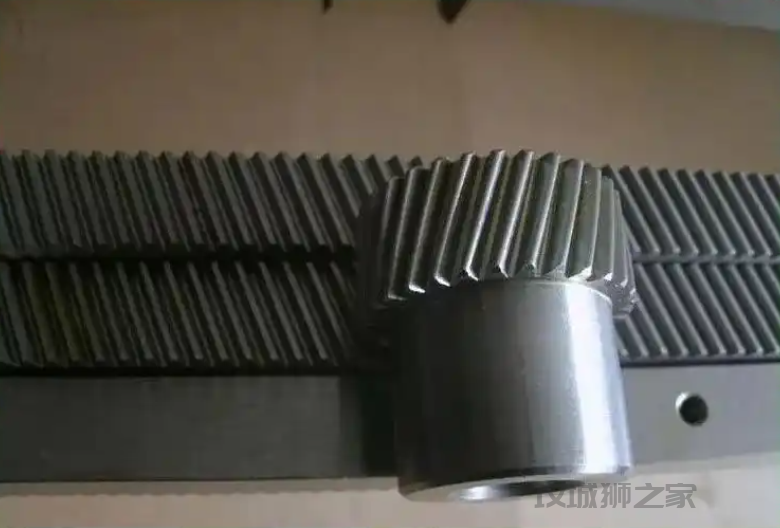

❒ 斜齿轮
斜齿轮的轮齿接触线是与齿轮轴线倾斜的直线。在斜齿圆柱齿轮的啮合过程中，由于齿高的限制，接触线的长度会从零开始逐渐增加，到达某个位置后又逐渐缩短，直至完全脱离啮合，即斜齿轮的接触与脱离都是渐进的。这种设计使得传动更加平稳，降低了噪音，同时也有助于减小制造误差对传动的影响。
斜齿轮具有螺旋齿线，其重合度较大。这一特点可以有效地降低每对轮齿所承受的载荷，从而提高齿轮的承载能力，延长其使用寿命，并确保传动的平稳性。相较于直齿轮，斜齿轮标准齿轮在制造时不会产生根切的最少齿数更少。因此，采用斜齿轮传动可以构建出更加紧凑的机械结构。

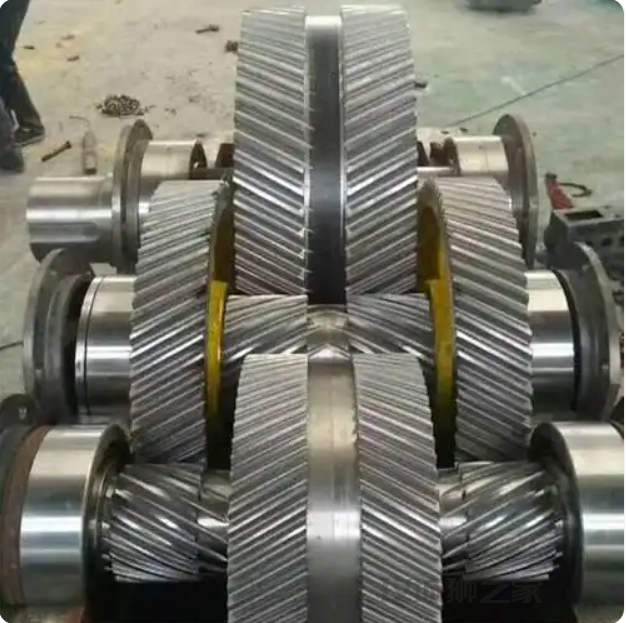

❒ 人字齿轮
人字齿轮，因其独特的形状而得名，呈现出一种“人”字形。这种齿轮在设计上具有一定的特点，使得它在传动过程中展现出一些独特的优势。首先，其特殊的齿形设计，使得在传动时能够产生双向的推力，从而增强了传动的稳定性。
人字齿轮是由左旋和右旋斜齿齿轮组合而成的，其齿线呈现出一种独特的形态。在某些情况下，这种组合不会在轴向上产生推力，从而保持了传动的平稳性。斜齿轮在传动过程中会产生轴向力，为了消除这种轴向力，人们将一个齿轮设计成对称且方向相反的斜齿形状，这样看上去就像是一个“人”字，因此被称为人字齿轮或双螺旋齿轮。这种设计不仅消除了轴向力，还提高了齿轮的重合度，减小了轴向载荷，并增强了齿轮的承载能力，使工作更加平稳可靠。
