一、基础设计原则：教科书不会讲的“保命法则”
公差标注“三七法则”
关键点：70%的配合选H7/g6，20%过渡配合，10%严苛场景用H6/h5。
血的教训：某设备因轴孔公差过紧，热胀冷缩导致装配卡死，被迫用液氮冷却。
倒角不是装饰是保命符
隐藏价值：0.5mm倒角可使加工效率提升30%，刀具寿命延长50%。
反例：某精密仪器未倒角，运行3个月后因应力集中断裂。
螺纹盲孔“黄金深度”
公式：盲孔深度=螺纹直径×1.5，否则螺丝拧入易顶裂箱体（案例：M6孔深8mm导致箱体开裂）。
螺栓防松“三重保险”
组合方案：弹垫+双螺母+螺纹胶，振动场景下防松效果提升80%。
润滑通道“可视原则”
强制要求：注油孔必须外露且朝向可操作侧，某设备因注油口隐藏导致轴承干磨报废。
二、结构设计篇：让错误无处藏身的“物理防呆”
防错定位销
必杀技：使用Φ5mm+Φ5.2mm异形销，强制部件只能正确方向装配。
非对称卡槽
设计要点：阶梯式卡槽高度差≥2mm，错误组装时无法完全卡入。

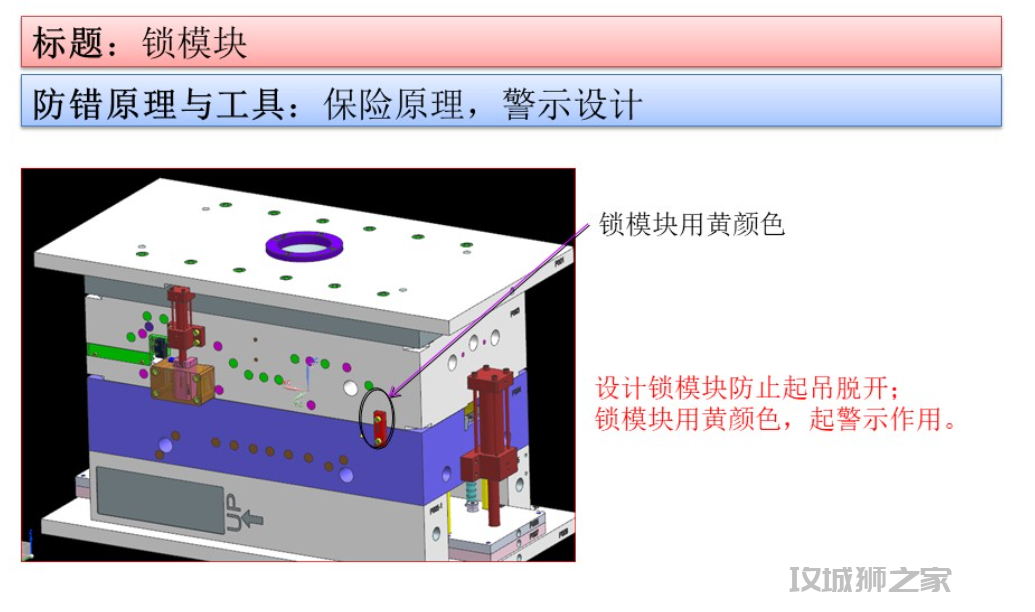

颜色编码系统
应用场景：气路接口（红色进气/蓝色出气），电路插头（黑色电源/绿色信号）。
快拆结构“三秒原则”
方案：弹簧卡扣+30°导向斜面，无需工具3秒完成拆卸（案例：某过滤器维护时间从15分钟缩至30秒）。
误操作阻断设计
案例：防护门未关闭时，通过行程开关切断动力电源，避免人员伤亡。
三、工艺与制造：车间老师傅的“潜规则”
铣削面“隐形余量”
潜规则：非重要面预留0.1mm余量，方便返工且不影响性能。
焊接变形预补偿
公式：每米焊缝预留0.3mm反向翘曲量，3米长梁焊接后平面度达0.1mm。
铸造圆角“生死线”
铁律：最小圆角半径≥壁厚×0.3，某泵体因R角不足整批报废。
钣金折弯“神秘系数”
行业黑话：1mm板按0.8mm计算展开长度，试折3件后微调。
热处理“精准狙击”
技巧：仅对齿轮啮合面高频淬火，成本降50%且硬度达标。
四、装配维护：让维修工感谢你的设计
扳手空间“二倍定律”
公式：扳手操作空间=扳手厚度×2，某阀门因空间不足需拆3个部件才能维修。
螺栓朝向“统一法则”
强制标准：所有螺栓头部朝向一致，便于快速检查松脱。
轴承拆装“救命槽”
设计细节：轴承座底部开2mm退刀槽，用拉马拆卸不损伤配合面。
管路标记“流向箭头”
必选项：液压/气动管路清晰标注介质流向，避免反向安装爆管。
备件通用“模块化”
案例：某产线将50种气缸统一为3种规格，备件成本降70%。
五、材料与成本：省1元比赚1元更重要
“以塑代钢”暴利公式
案例：玻纤尼龙支架替代钢件，成本从80元降至12元，强度达标。
库存材料“变废为宝”
妙招：用Φ32管材替代Φ30实心轴，重量减60%且强度相当。
表面处理“偷懒技巧”
潜规则：非外观面统一标注“发黑处理”，成本降30%。
标准件“强制原则”
教训：某工程师自研非标螺栓，采购成本翻3倍且交货延误。
运输尺寸“死亡红线”
冷知识：设备宽度超2.5米需超限运输，费用暴涨5倍。
六、安全设计：会要人命的细节
旋转部件“死亡禁区”
国标：防护网孔径≤10mm且距离旋转件≥50mm，某风机护罩不达标致断指事故。
急停“双保险”
强制配置：蘑菇头按钮+拉线开关电气互锁，单急停失效曾致300万赔偿。
起重吊耳“角度诅咒”
数据：45°斜拉时承载力直降30%，必须垂直受力+防摆限位。
气压系统“泄压阀”
惨案：某气罐未装安全阀，接头锈蚀爆炸击穿屋顶。
逃生通道“单手原则”
法规：检修门开启力≤70N且能单手操作，需戴手套测试。
七、智能化设计：未来已来的防错科技
传感器“冗余配置”
方案：关键工位安装双传感器，单个故障时系统仍可运行。
AI视觉防错
案例：用Halcon检测螺丝漏装，误检率从5%降至0.1%。
数字孪生“预调试”
效益：西门子NX MCD虚拟调试减少50%现场调试时间。
RFID防呆系统
应用：工具车安装RFID标签，未归位时设备无法启动。
3D打印“试错神器”
技巧：复杂结构先用PLA材料验证装配，成本仅为金属件的1/10。
八、沟通与协作：防错的最后一公里
图纸标注“傻瓜原则”
黄金准则：车间技工不打电话就能看懂所有尺寸。
BOM表“防漏三查”
流程：设计自查→工艺审核→采购复核，某项目因漏标表面处理损失10万。
版本控制“时间戳”
必选项：图纸命名含日期+版本号（如20230815_V2），避免用错旧版。
供应商“技术锁定”
案例：要求加工厂提供原材料证明，成本直降15%。
验收报告“免责条款”
自保秘诀：注明“超出设计环境时协议失效”，某设备因-30℃故障免于赔偿。
九、经典案例复盘：用别人的血泪铺自己的路
过度设计惨案
教训：某产线追求全自动化，故障率飙升30%，保留10%人工工位后正常。
润滑陷阱
真相：“终身免维护”轴承实际寿命仅标称值的30%，关键部位保留注油孔。
热膨胀灾难
数据：10℃温差导致1米钢梁伸缩1.2mm，未留间隙致结构变形。
共振摧毁设备
解决方案：粘贴橡胶阻尼块，成本5元/个，噪音降15分贝。
密封失效连锁反应
教训：某减速箱未设计呼吸阀，温度变化致密封圈爆裂。
十、未来工程师的防错素养
每周车间“浸泡2小时”
价值：观察加工过程，积累图纸与实物的差异经验。
每月研究2个失效案例
推荐：ASM Handbook《失效分析案例集》，年积累24个避坑指南。
每年掌握1项跨界技能
方向：Python数据分/机器视觉/拓扑优化，薪资提升50%。
建立个人“错题本”
方法：记录每次设计失误及解决方案，形成专属防错数据库。
敬畏标准与常识
警钟：某工程师忽视GB/T 10095齿轮标准，导致整机振动超标报废。
结语：防错是设计者的良知
这50条经验，每条背后都是真金白银的教训。记住：
不要迷信经验——新材料新工艺正在颠覆传统；
不要轻视细节——一颗螺丝也能毁掉整台设备；
不要闭门造车——多下车间、多问工人、多摸样机。
