在机械设计的广阔领域中，各种公式和定律如同精巧的齿轮，紧密咬合，驱动着整个设计过程的精准运转。熟练掌握这些公式与定律，是每一位机械设计工程师的基本功，也是创新设计的坚实基石。今天，就让我们一同深入探寻这些机械设计的核心奥秘。

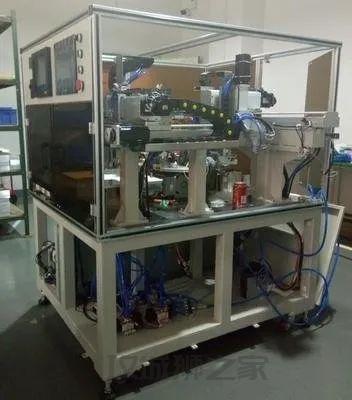

（图片来自网络）
一、摩擦力：运动的阻力与抓手
（一）水平运动摩擦力
• 公式 ：F=μmg • 参数说明 ： • F：摩擦力，单位为牛顿（N），它是两个相互接触的物体在水平方向上相对运动或有相对运动趋势时，所产生的阻力。 • μ：摩擦系数，无单位，它是反映两个物体接触面间摩擦特性的一个参数，不同材料和表面状态的物体，其摩擦系数不同。 • m：质量，单位为千克（kg），代表物体所含物质的量。 • g：重力加速度，g=9.8N/kg，是物体在重力作用下自由下落的加速度。
（二）垂直运动摩擦力
• 公式 ：F=mg • 参数说明 ：此处的 F、m、g 含义与水平运动摩擦力公式中的相同。当物体在垂直方向上运动时，摩擦力的计算相对简单，因为重力直接参与了力的平衡。
（三）相关定律 - 牛顿第一定律（惯性定律）
一切物体总保持匀速直线运动状态或静止状态，直到有外力迫使它改变这种状态为止。在机械设计中，摩擦力往往是那个改变物体运动状态的 “外力”。例如，在传送带输送物料的过程中，物料原本在惯性作用下会保持静止或匀速直线运动，但传送带与物料之间的摩擦力会带动物料一起运动，或者在需要减速、停止时提供阻力。
二、转速：旋转快慢的度量
（一）基本公式
• 公式 ：N=V×60×1000/L • 参数说明 ： • N：转速，单位为转每分钟（rpm），表示物体在单位时间内旋转的圈数。 • V：线速度，单位为米每秒（m/s），是物体上某一点在单位时间内所走过的弧长。 • L：旋转结构的周长，单位为毫米（mm），对于圆形旋转结构，L=2πr，r 为半径。
（二）单位转换演变
在实际应用中，线速度的单位可能会以毫米每秒（mm/s）出现，此时公式需要相应调整。例如，若线速度 V 的单位为 mm/s，则公式变为 N=V×60/(L)，因为 1m/s=1000mm/s，所以原公式中的 ×1000 就被抵消了。
三、扭矩：旋转的动力源
（一）基本公式
• 公式 ：T=F×r • 参数说明 ： • T：扭矩，单位为牛顿米（N·m），它是使物体产生旋转效应的度量。 • F：力，单位为牛顿（N），是作用在物体上的力，通常与摩擦力有关。 • r：力矩或转动机构半径，单位为米（m），是从旋转轴线到力的作用线的垂直距离。
（二）扭矩与功率的转换
• 功率计算公式 ：P=T×n/9549 • 扭矩计算公式 ：T=9549×P/n • 参数说明 ： • P：功率，单位为瓦特（W），表示单位时间内做功的多少，反映了机械做功的快慢。 • n：转速，单位为转每分钟（rpm）。
四、加速度与加速力、加速扭矩：运动变化的推动力
（一）加速度
• 公式 ：a=v/t • 参数说明 ： • a：加速度，单位为米每二次方秒（m/s²），表示物体速度变化的快慢。 • v：最大速度，单位为米每秒（m/s）。 • t：加速时间，单位为秒（s）。
（二）加速力
• 公式 ：F1=m×a • 参数说明 ：F1：加速力，单位为牛顿（N），它是使物体产生加速度的力。
（三）加速扭矩
• 公式 ：T1=F1×r • 参数说明 ：T1：加速扭矩，单位为牛顿米（N·m），它是使旋转物体产生角加速度的扭矩。
五、气缸直径与机械夹爪夹持力：执行元件的关键参数
（一）气缸直径
• 公式 ：D=√(4F/πp) • 参数说明 ： • D：气缸直径，单位为米（m），决定了气缸的输出力和尺寸大小。 • p：供气压力，单位为帕斯卡（Pa），是推动气缸活塞运动的气体压力。
（二）机械夹爪夹持力
• 公式 ：F=2μ×f • 参数说明 ：F：单边夹持力，单位为牛顿（N），μ：夹爪的摩擦系数，f：作用在夹爪上的力，单位为牛顿（N）。并且，只有当 F 大于物体的重力 mg 时，才能实现可靠夹持。
六、惯量：旋转运动的惯性体现
（一）基本公式
• 公式 ：J=M×r² • 参数说明 ： • J：惯量，单位为千克平方米（kg·m²），它反映了物体在旋转过程中保持其角速度不变的性质。 • M：质量，单位为千克（kg）。 • r：旋转半径，单位为米（m），是从旋转轴线到物体上质点的距离。
七、总结
这些公式和定律贯穿于机械设计的各个环节，从最基本的零部件设计，如轴承、齿轮、皮带轮等，到复杂的机械系统，如机器人、自动化生产线、航空航天设备等。熟练掌握它们，不仅能帮助我们准确计算和优化设计参数，还能在面对实际问题时，迅速找到解决方案，提高设计效率和质量，为机械设计工程师在创新设计的道路上提供坚实的理论支撑和实践指导。
